Représentation décalée des éléments de paroi, de toit et de plancher

Il est possible d’afficher et de gérer les revêtements des couches et des éléments comme les panneaux d'OSB ou les pièces de bois qui composent un élément de paroi, de toit ou de plancher, de manière décalée les unes à côté des autres dans la vue de face de la paroi ou de l'élément.

Jusqu’à présent, il n’était pas possible de superposer les différentes couches selon ses propres besoins pour mieux identifier et contrôler les aboutages de panneaux et les saillies.

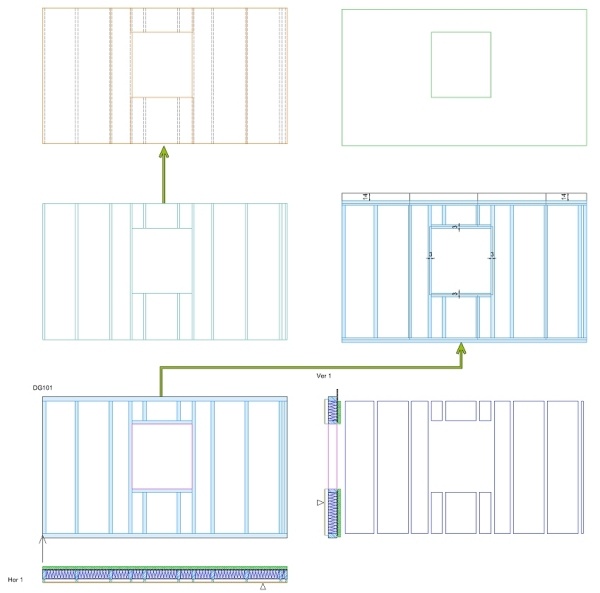

Dans la nouvelle version SEMA 23.3, il est possible de superposer les vues des couches de paroi et des éléments de toit et de plancher. On peut, par exemple, contrôler si les aboutages des panneaux reposent sur les pièces de bois support de la couche située en dessous. Les dessinateurs obtiennent ainsi une meilleure vue d’ensemble de la construction et la sortie du plan pour les poseurs s‘améliore.





sema-pic-versetzte-darstellung

Le nouveau menu pour les parois et les éléments se trouve dans l‘onglet « Couches et Répartition » sous « Représentation ». Ici il est possible de déterminer pour chaque couche quelle couche doit être positionnée en dessous. Les pièces de bois de la couche principale B0 ainsi que toutes les couches supérieures et inférieures sont disponibles. Pour la représentation des couches situées en-dessous, il faut activer l’option « Représentation décalée des pièces » dans les réglages d’affichage (F7) de la couche respective.



Pour faciliter l'affichage dans les plans des hachures peuvent être positionnées sur les différentes couches. Pour rendre indépendante la représentation de ces couches de la couche originale, celles-ci peuvent être hachurées.
