Optimierte und vereinfachte
Einzelstabdarstellung

Dieses Feature ist für alle Kunden mit einem Subscripton- oder Wartungsvertag Profi unter dem entsprechendem Software-Paket erhältlich.

In der Materialliste wurden die Einzelstabdarstellungen der verschiedenen Bearbeitungen optimiert und mit Maßlinien versehen. Dies vereinfacht die Kontrolle und Anpassung von Bauteilen in der Materialliste erheblich.

Im Bearbeitungsmenü können jetzt "Orientierung", "Bearbeitung" und "Bezugsseite" über eine Dropdown-Liste schnell und einfach ausgewählt werden. Wird der Cursor auf der Auswahl der "Bezugsseite" positioniert, erscheint diese auch in der 3D-Darstellung des Einzelstabbauteils.

einzelstabdarstellung-pic1

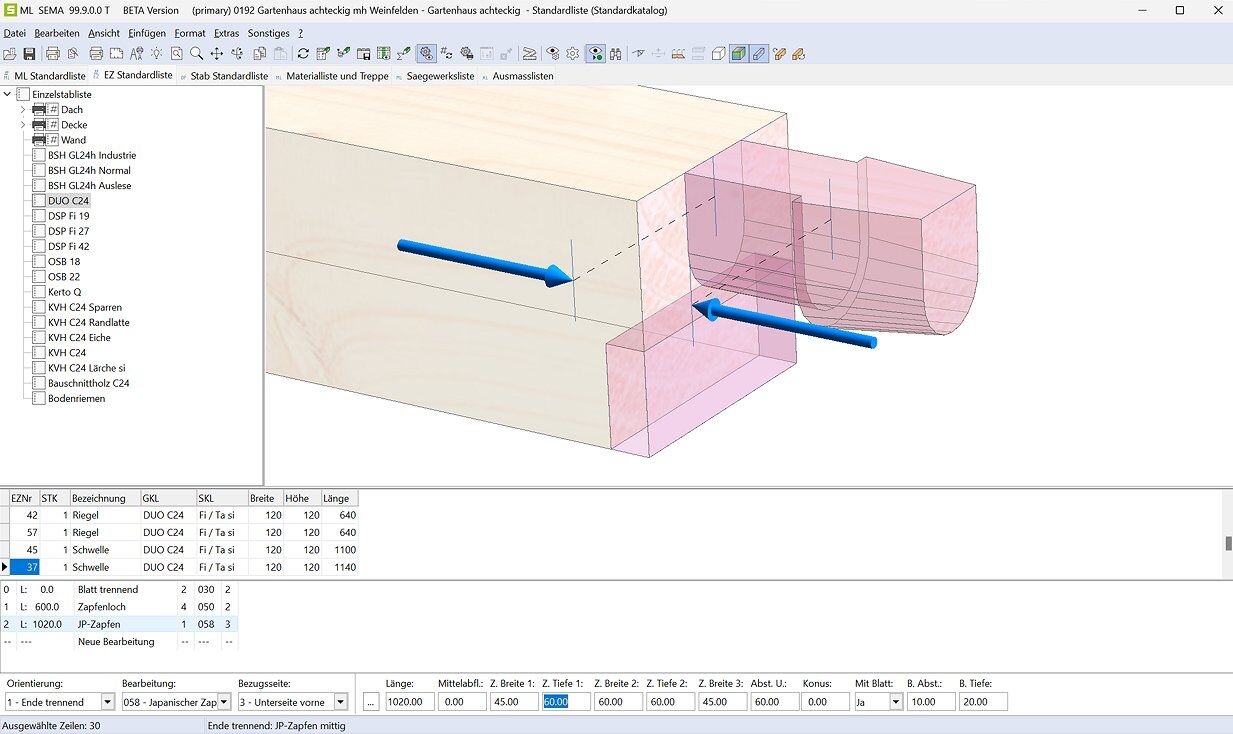

Eine weitere Neuerung der Version 25.1 ist die Möglichkeit, verschiedene Instanzen der Bearbeitung über ein entsprechendes Icon im Menü auszuwählen.

einzelstabdarstellung-pic2

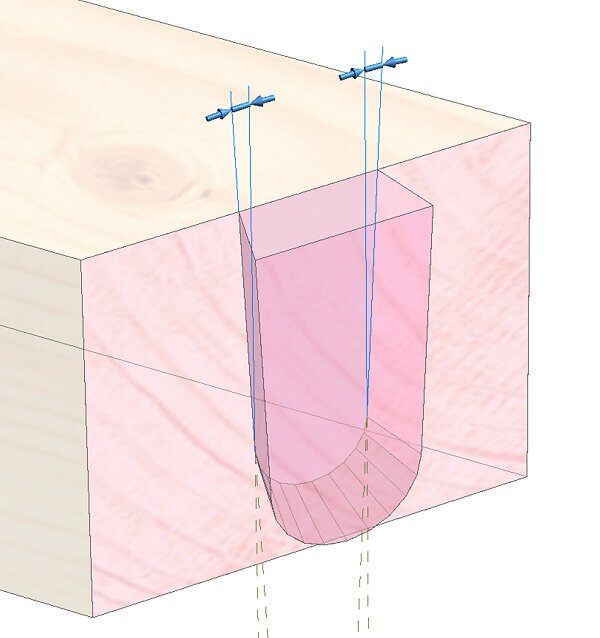

Darüber hinaus werden die Bearbeitungsparameter nun durch Auswahl des entsprechenden Eingabefeldes in der texturierten Darstellung angezeigt. Dabei werden Hilfslinien, Winkel und Maßlinien eingeblendet, um die Bearbeitungen für die Fertigung besser erkennbar und nachvollziehbar zu machen.
