Freien Gurt im 3D erzeugen

Jetzt ist es möglich, einen Treppengurt aus einem Polygon zu erzeugen. Dafür wird zunächst ein Schnitt erzeugt. In diesem Schnitt kann über den CAD-Bereich ein beliebiges Polygon konstruiert werden.

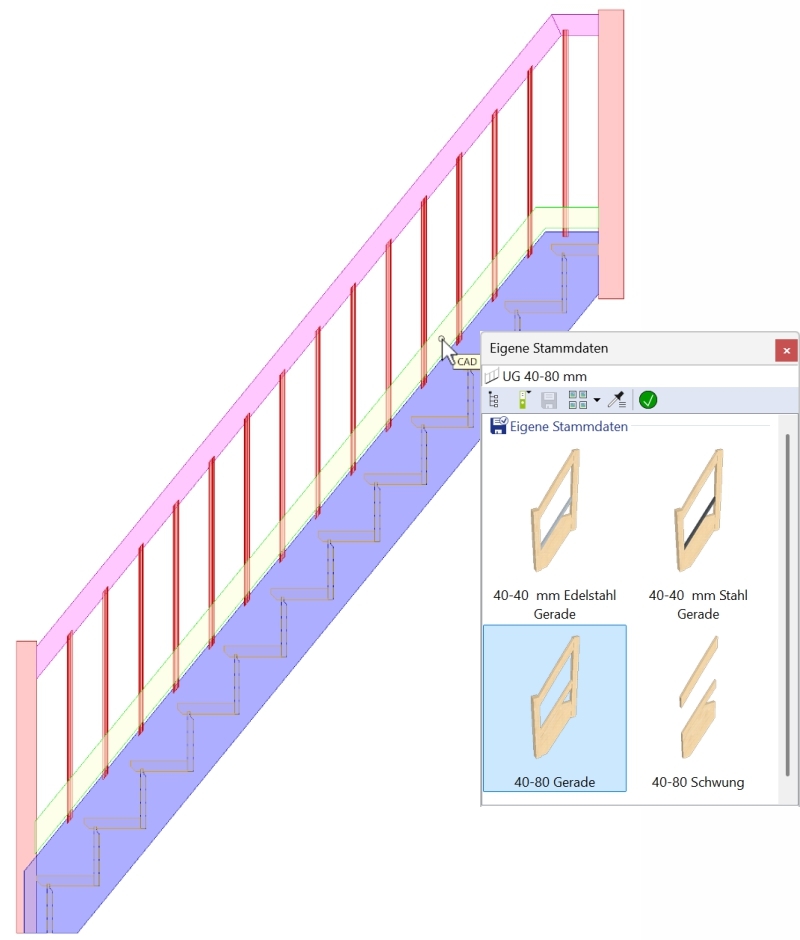

Um daraus einen Gurt zu erzeugen, muss ins Menü "Treppe" gewechselt werden. Unter dem neuen Punkt "Gurte" steht die Option "Freie Gurte im Schnitt" zur Verfügung. Nach Auswahl dieser Funktion kann das gewünschte Stammdatum für den Gurt festgelegt und anschließend das Polygon gewählt werden.
frei-gurt-pic1

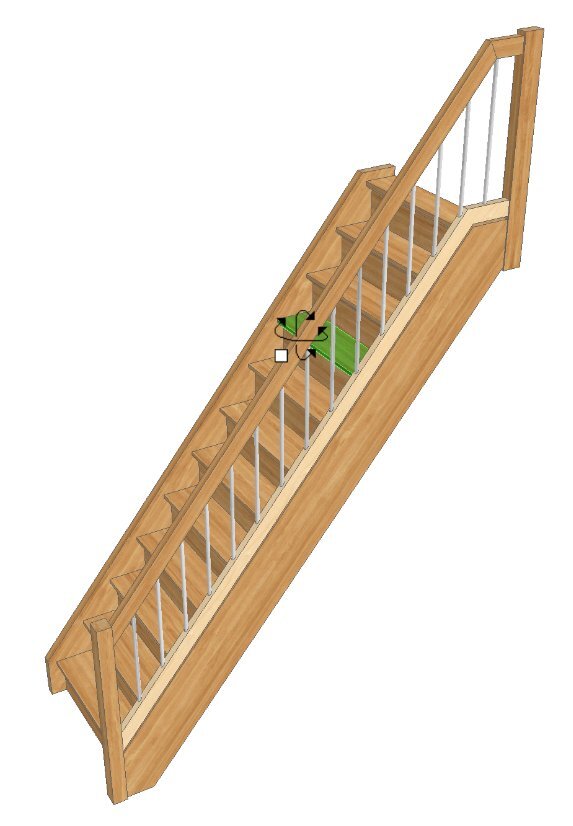

Der Gurt wird daraufhin automatisch erzeugt. Die Staketen passen sich dabei exakt der Form des Gurts an. Ist das Polygon – und somit auch der Gurt – länger als der angrenzende Pfosten, wird dieser automatisch auf dessen Länge zugeschnitten. Ein so erzeugter Gurt nimmt nicht an der automatischen Treppenberechnung teil, sondern bleibt in der exakt erzeugten Form bestehen.

frei-gurt-pic2
