Anpassung von CAD-, MCAD- und
Bemaßungsobjekten in 3D

Dieses Feature ist für alle Kunden mit einem Subscripton- oder Wartungsvertag Profi unter dem entsprechendem Software-Paket erhältlich.

Ab sofort können alle CAD-, MCAD- und Bemaßungsobjekte in 3D dargestellt werden. Sobald die entsprechenden Bauteile in der Draufsicht, einer Elementansicht oder einem Schnitt erstellt wurden, lassen sie sich über die Anzeigeeinstellungen (F7) für die 3D-Darstellung aktivieren.

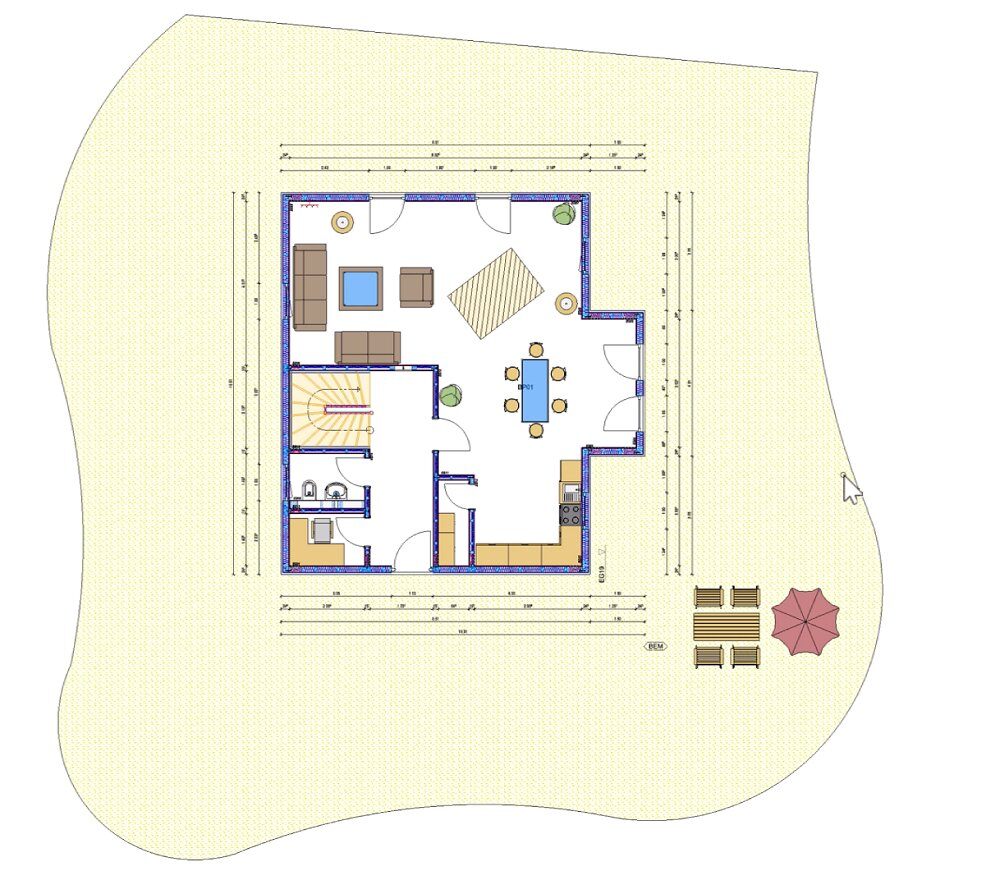

Hierfür wurde in den Anzeigeeinstellungen (F7) für jedes Bauteil ein eigener 3D-Reiter hinzugefügt. In diesem Reiter können die Layer für das Bauteil sowie für die Bemaßung, für CAD und für MCAD individuell aktiviert werden.

darstellung-bemassung-3D-pic1

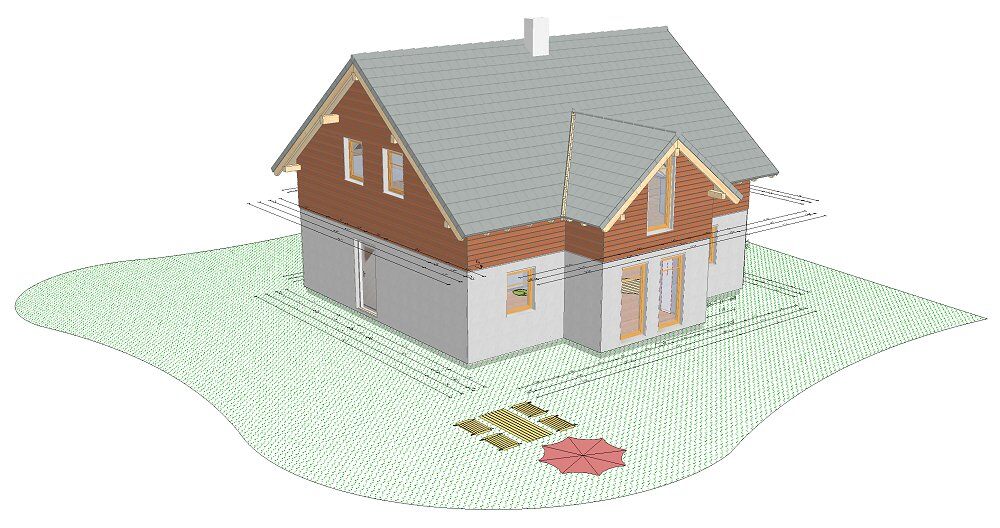

Zusätzlich wurde die Ausrichtung der Texte optimiert, um eine bestmögliche Lesbarkeit zu gewährleisten. Die Texte in der 3D-Darstellung lassen sich nun unabhängig von der 2D-Darstellung über den Maßstab anpassen. Alle Bauteile können direkt im 3D-Bereich markiert und über die Funktion "Ändern" modifiziert werden. Dadurch ist es auch möglich, MCAD-Formeln direkt in der 3D-Darstellung zu bearbeiten. Bei der PDF-Erstellung oder beim Drucken werden alle Objekte automatisch berücksichtigt.

darstellung-bemassung-3D-pic2

Dieses Feature ermöglicht eine präzise Visualisierung und erleichtert die Bearbeitung sowie die Anpassung der Objekte in einer dreidimensionalen Ansicht.
